帆新公司•曼宁家屋面系统翻新方案

一、参考的标准及规范

《坡屋面建筑构造（一）》09J202-1；《坡屋面工程技术规范》GB 50693-2011 ；

《民用建筑热工设计规范》GB50176-93 ；《居住建筑节能设计标准》（DGJ08-205-2011）。

二、施工方案

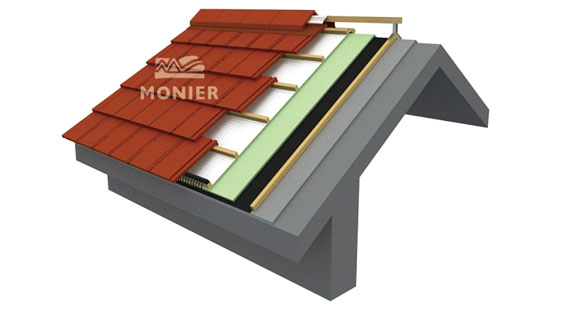

（一）、曼宁家屋面构造：

曼宁家凉爽通风节能方案

此方案特别适合夏热冬冷、夏热冬暖等地区：l 干法施工，屋面美观 ；l 隔热能力极佳，明显改善夏季节能效果

l 无需保护层，与传统结构相比更加简单   安全

l 双层独立的空气间层可有效减少保温板厚度l 良好的通风能力，延长屋面结构寿命

（二）、翻新工艺流程

拆除原本屋顶瓦→砂浆基层修复→聚氨酯涂膜→铺设防水卷材→固定顺水条→嵌入式安装保温板→铺设铝箔隔热卷材→固定挂瓦条→安装檐口通风条→安装铝制排水沟板→铺设瓦→脊部干法施工收边。

（三）、产品及施工工艺

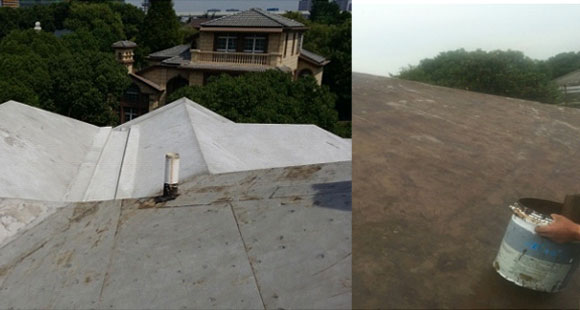

施工前准备、屋面基层修复

步骤一、聚氨酯涂膜

科顺威固929单组份湿固化聚氨酯防水涂料（执行标准：GB/T19250-2013）

威固单组份湿固化聚氨酯防水涂料的反应机理是：聚氨酯预聚体中的NCO端基与空气或基层中的潮气接触反应固化成膜，可在复杂结构的工程上施工。涂料固化后形成一层无缝、粘结力强、整体而富有弹性、坚韧的防水胶膜。

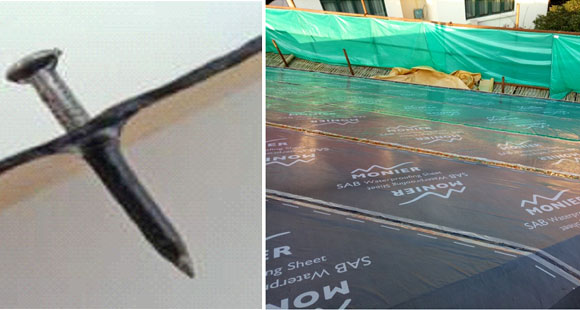

步骤二、铺设防水卷材

曼宁家SAB卷材介绍：l SAB萨博自粘卷材所独有的橡胶化沥青配方可紧密包裹住穿透卷材的钉头周围，防止雨水从钉孔位置渗漏；

l SAB萨博卷材中1.5mm厚的橡胶化沥青自粘层可以提供优异的防水功能和粘结性能；

l  高强叠压（cross laminated）高密度聚乙烯(HDPE)薄膜除了可以提供第二重防水功能之外还具有超强的抗撕拉性和抗穿刺性，无与伦比的抗点拉力强度（wire pull strength），抗破裂强度高，可以在—55℃至92℃间使用；

l SAB萨博防水卷材能抵抗霉菌和细菌侵蚀，不会破损干裂和腐烂； 其优异原材料可以经受各种气候条件下屋面温度的变化，保持完整性，为屋顶提供持久保护。

l SAB萨博卷材中1.5mm厚的橡胶化沥青自粘层可以满足中国国家标准的使用要求《屋面工程技术规范》（GB50345-2004） ，其材料的物理性能能够满足JC-T1068-2008《坡屋面用防水材料自粘聚合物沥青防水垫层》的技术指标要求。

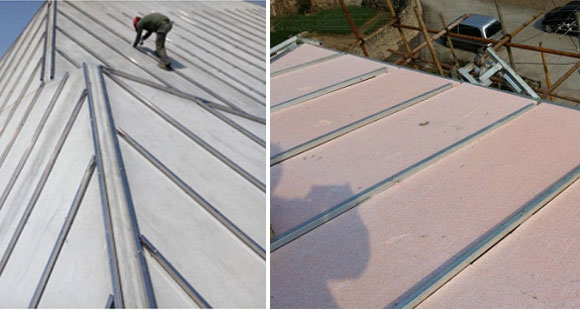

步骤三，四：安装顺水条，安装保温板

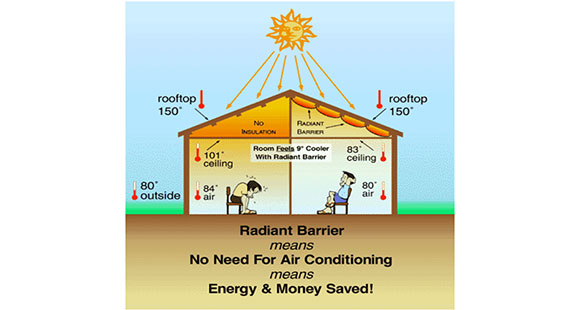

步骤五、安装铝箔隔热卷材

1、覆易卷材-铝箔隔热卷材介绍作为坡屋面的专家，曼宁家集团以卓越的技术实力不断的用于屋面的技术更新。为了提供更是使的居住空间，达到节约能源的目的，曼宁家开发了铝箔隔热卷材应用于屋面，用途是降低夏天热量的进入（隔热）和冬天热量的损失（保温），从而降低整个建筑的能耗，即减少空调的使用，从而保持一个较为舒适的居住和工作环境。并具有高效率的隔水防潮功能，来防止潮气的入侵，有效控制室内湿度。

设计曼宁家覆易卷材俗称铝箔隔热卷材，它具有创新独特的设计，并选用优质材料制造，成为一个绝好的隔热材料。

结构曼宁家覆易卷材采用加强高密度聚乙烯材料并复合纤维编织机构按经纬方向编织而成，铝箔贴面高温热压复合，加专用胶粘济复合紧密，具体结构见右图。

隔热性：经试验测定，曼宁家覆易卷材反射率高达95%

防水性：经过特殊设计从而具有高效率的防潮功能，来防止潮气的入侵，有效控制室内湿度同样可作为一层隔膜来防止雨水的泄漏。

高强度性：除了卓越的隔热功能外，曼宁家铝箔卷材的优良材质和创新设计保证其拥有超高的强度：防戳指数可达260牛顿，不易撕裂破损，将施工中因粗心而造成的破损减至最低

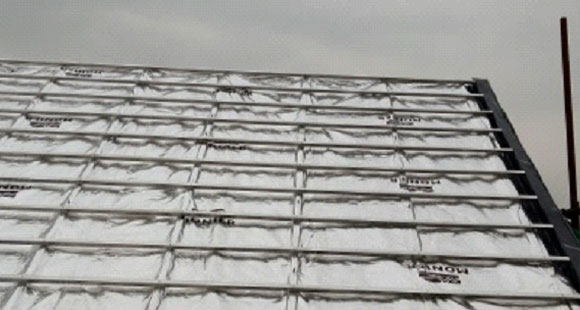

步骤六、安装挂瓦条

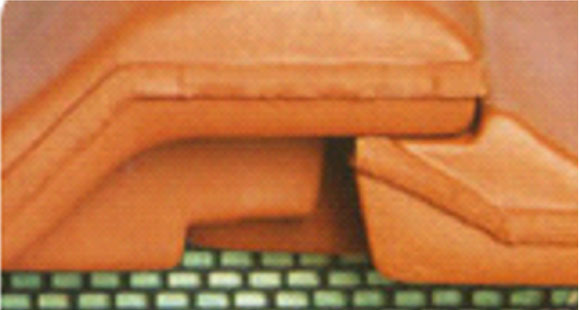

 步骤七、安装檐口通风条（防止鸟虫在檐口一圈瓦拱的下方做窝）

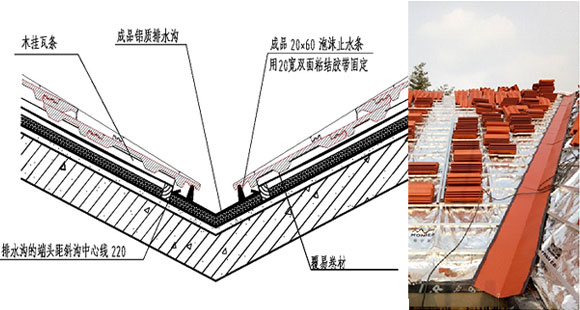

步骤八、安装铝制排水沟板

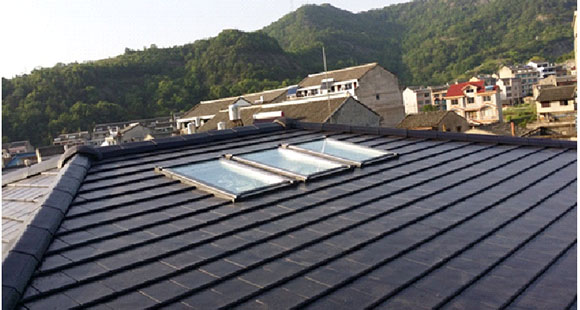

步骤九、屋面瓦安装

曼宁家是世界领先的屋面和烟囱系统供应商MONIER设在中国的生产、经营机构。拥有知名品牌英红与MONIER。1993年进入中国，开拓了中国混凝土瓦市场，以其丰富的屋面产品、完善的屋面系统方案成为屋面建材行业的领先企业。曼宁家整合了屋面所需的所有部件，包括屋面辅配件，为中国单一的市场提供了系统化的解决方案，涵盖了屋面瓦（混凝土瓦，陶土瓦）屋面保温、屋面节能、屋面防水排水、屋面通风及屋面紧固等全方面的功能。

本图应用产品：曼宁家 法国进口枫亭系列 陶瓦30年质保政策

·        曼宁家保证其售出的瓦片和配件拥有30年的防水功能；

·        曼宁家瓦片和配件原材料质量与生产过程的精密控制，在30年内结构完整、机械性能有效；

·        质量保证基于曼宁家混凝土瓦片和配件的实际使用环境，温度、湿度、风力、盐份这些关键环境因素在南北、内陆与沿海地区存在很大差异，30年是一个考虑了中国复杂多变环境条件负责的承诺，曼宁家接近100年的经验和先进的检测手段支持这个承诺；

·        最严格的500次冻融测试（国内行业标准为25次）结果表明，在抗冻融性能这一关键抗“老化“指标上，30年的承诺完全可以信赖；

友情提示：

1、上述所有图片，均为帆新公司项目实例拍摄，未经允许，不得转载。

2、更多屋面瓦品种，请前来帆新体验馆选购，或联系我们提供单品资料。
